Die wichtigsten Punkte auf einen Blick
- Gelcoat schützt und dichtet ab, das Laminat trägt die eigentliche Last.
- Oberflächliche Kratzer lassen sich oft mit Füllen, Schleifen und Polieren beheben.
- Wenn Fasern sichtbar sind oder die Stelle weich klingt, muss ich meist bis ins Laminat gehen.
- Bei größeren Schäden ist eine saubere Fase mit ausreichend Überlappung wichtiger als schneller Materialauftrag.
- Blasen und Osmose erfordern trockene, geduldige Arbeit, sonst kommt der Schaden zurück.
- Unter der Wasserlinie und an strukturellen Bauteilen behandle ich jede Reparatur deutlich konservativer.
So erkenne ich, wie tief der Schaden wirklich geht
Bevor ich überhaupt an Harz, Gewebe oder Spachtel denke, prüfe ich zuerst, ob nur das Gelcoat betroffen ist oder schon das Laminat. Das ist der entscheidende Unterschied, denn Gelcoat ist im Kern eine dünne Schutz- und Dekorschicht, während das Laminat dem Rumpf seine Festigkeit gibt. Typische Gelcoat-Schäden sind feine Haarrisse, Kratzer, Abplatzungen, sternförmige Risse nach einem Schlag oder kleine Blasen; bei einem dumpfen Klang beim Abklopfen oder bei weich wirkenden Bereichen wird es ernster.
| Schadensbild | Was es meist bedeutet | Mein erster Schritt |
|---|---|---|
| Feiner Kratzer ohne Rissbildung | Nur die Oberfläche ist verletzt | Reinigen, fein anschleifen, mit Reparaturgelcoat oder Politur arbeiten |
| Sternförmiger Riss um einen Punkt | Stoß hat das Gelcoat überlastet, darunter kann mehr stecken | Bereich öffnen, Kanten prüfen, notfalls Laminat freilegen |
| Blase unter dem Gelcoat | Feuchtigkeit, Hydrolyse oder Ablösung können dahinterliegen | Blase öffnen, Ursache prüfen, trocknen lassen |
| Weiche oder federnde Stelle | Möglicherweise Delamination oder ein nasser Sandwichkern | Nicht kosmetisch überdecken, sondern Substanz prüfen |
| Offene Fasern sichtbar | Das Laminat ist bereits verletzt | Tragende Schicht wieder aufbauen, nicht nur verspachteln |
Ein guter Schnelltest ist für mich immer derselbe: Mit dem Fingernagel oder einem harten Kunststoffrand spüre ich, ob der Schaden nur oberflächlich ist oder ob ich bereits in einer echten Kante hänge. Wenn der Nagel klar greift, ist das selten nur ein kosmetisches Thema. Sobald die Einordnung steht, kann ich das passende Material wählen, und genau daran scheitern viele Reparaturen unnötig früh.
Welches Material ich für welche Reparatur nehme
Bei GFK-Reparaturen gibt es nicht das eine Wunderharz. Ich wähle das System immer nach Tiefe, Lage und Ziel des Ergebnisses: Epoxidharz ist für strukturelle Reparaturen und als Sperrschicht sehr stark, Polyester und Gelcoat passen besser zur sichtbaren Deckschicht auf klassischen Polyester-Rümpfen, und Vinylester liegt technisch oft dazwischen. Wer diese Unterschiede ignoriert, bekommt zwar vielleicht eine glatte Oberfläche, aber nicht zwingend eine dauerhafte Reparatur.
| Material | Wofür ich es nutze | Stärken | Grenzen |
|---|---|---|---|
| Epoxidharz | Tragende Reparaturen, Laminataufbau, Sperrschicht unter der Wasserlinie | Sehr gute Haftung, hohe Festigkeit, geringe Feuchtigkeitsdurchlässigkeit | Nicht automatisch die beste Endoberfläche, Systemverträglichkeit prüfen |
| Polyesterharz | Klassische Gelcoat- und Oberflächenreparaturen auf Polyesterstrukturen | Materialnah zur üblichen Rumpfoberfläche, gut für kosmetische Deckschichten | Weniger universell als Epoxy, schwächere Barrierewirkung |
| Vinylester | Hochwertige Reparaturen, besonders bei Feuchte- und Blasenthemen | Robuster als normales Polyester, oft sehr gut im Marinebereich | Teurer und nicht jedes Produkt ist für jede Anwendung gedacht |
| Gelcoat | Äußere, sichtbare Finish-Schicht | Optik, UV-Schutz, glatte Oberfläche | Trägt keine Struktur und sollte keine tiefen Hohlräume überbrücken |
| Glasgewebe | Wiederaufbau von Festigkeit nach tieferen Schäden | Sauberer Strukturaufbau, gute Kontrolle über Dicke und Form | Nur sinnvoll, wenn Untergrund und Kanten richtig vorbereitet sind |
Für kleine kosmetische Arbeiten liegen die Materialkosten oft nur bei etwa 20 bis 80 Euro. Eine lokale Laminatreparatur landet schnell eher bei 50 bis 200 Euro, je nach Harz, Gewebe und Schleifmitteln. Bei professionellen Arbeiten ist man in Deutschland oft eher im Bereich von 300 bis 1.500 Euro für kleinere bis mittlere Schäden, bei größeren Flächen oder Osmose deutlich darüber. Wenn das Material klar ist, kommt die eigentliche Arbeit, und die muss sauber aufgebaut sein, nicht hektisch.
Kleine Schäden am GFK-Rumpf sauber ausbessern
Bei kleinen Schäden arbeite ich lieber in kontrollierten Schritten als mit viel Material auf einmal. Gerade bei Gelcoat gilt: dünn aufbauen, sauber aushärten lassen, dann erst schleifen und polieren. Eine der wichtigsten Vorgaben in vielen Reparaturanleitungen ist eine dünne Schichtführung von etwa 300 bis 500 Mikrometern pro Auftrag; die letzte Lage bekommt erst dann Wachs oder einen geeigneten Härteabschluss, wenn die Oberfläche wirklich ausgehärtet werden soll. Bei 20 °C oder mehr ist eine Über-Nacht-Härtung für die Endlage meist die sicherste Wahl.
- Ich reinige die Stelle gründlich, entfette sie und lasse sie vollständig trocknen.

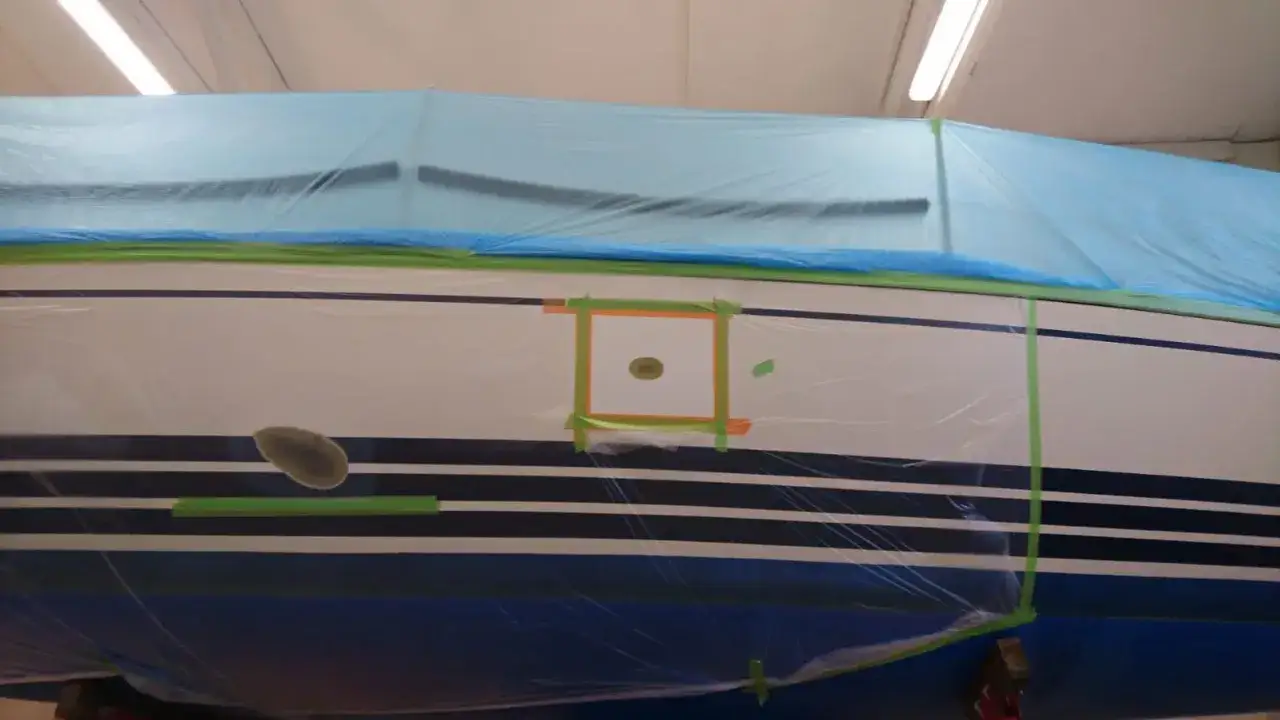

- Dann maskiere ich die Umgebung, damit ich nicht unnötig große Flächen nacharbeiten muss.
- Lose Kanten, Abplatzungen und beschädigte Ränder schleife ich bis auf festen, tragfähigen Untergrund zurück.
- Ist nur das Gelcoat verletzt, fülle ich es in mehreren dünnen Schichten auf und lasse es kontrolliert aushärten.
- Sind Fasern sichtbar, saturiere ich den Bereich zuerst mit Epoxy, bevor ich den Aufbau wieder schließe.
- Nach dem Aushärten schleife ich in Stufen nass nach, bis die Fläche bündig ist, und poliere anschließend.
Für die Endbearbeitung arbeite ich meist mit feinem Nassschliff, zum Beispiel von 400er bis 1000er Korn, bei kleineren Lack- oder Gelcoatflächen notfalls noch feiner. Anschließend kommt Politur und ein UV-taugliches Wachs. Der Fehler, den ich am häufigsten sehe, ist ein zu früher Schleifstart: Die Oberfläche wirkt dann schon fest, ist innen aber noch weich, und genau dadurch wird das Finish fleckig oder wellig. Wenn der Schaden über reine Oberfläche hinausgeht, reicht dieser Ablauf jedoch nicht mehr aus, dann muss ich den Aufbau des Laminats beachten.
Größere Schäden, Sandwichkerne und Beulen

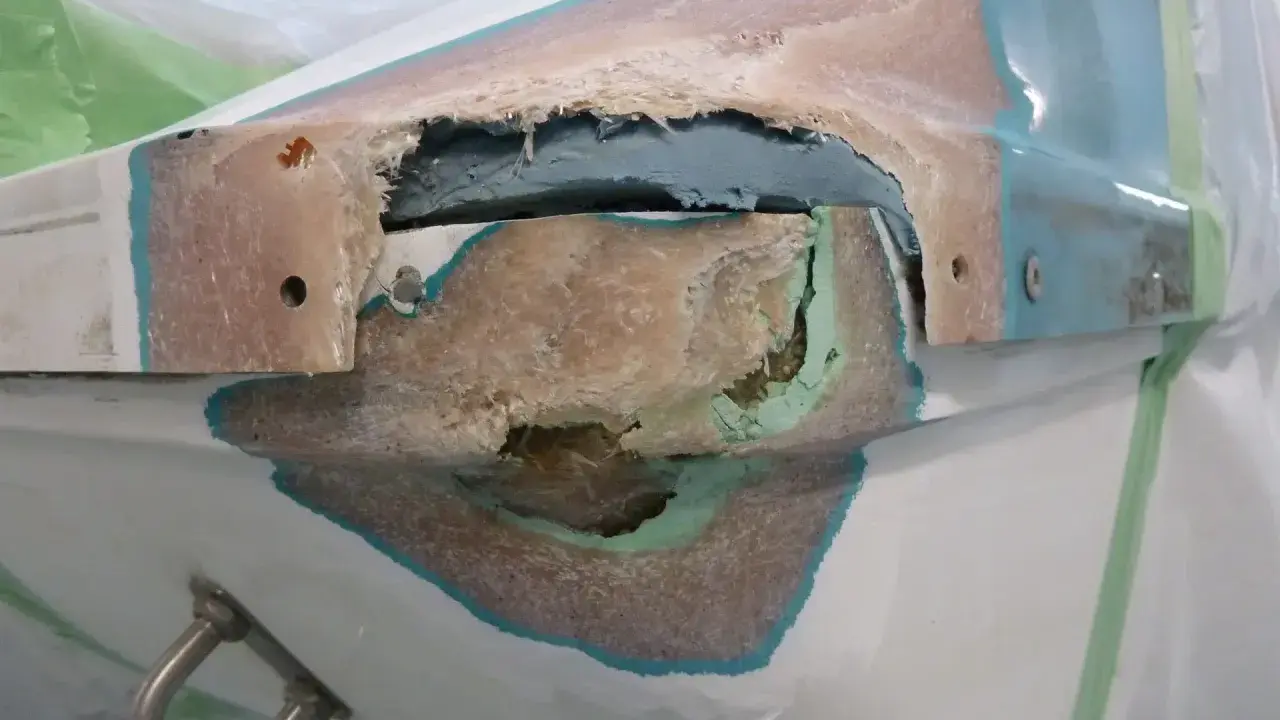

Sobald der Rumpf weich wird, ein Schlag tiefer ins Material geht oder ein Sandwichkern betroffen ist, denke ich nicht mehr in Kosmetik, sondern in Struktur. Dann entferne ich beschädigtes Material bis auf gesundes Laminat und baue die Festigkeit wieder schichtweise auf. Bei größeren offenen Schäden ist eine ausreichend breite Fase entscheidend; als belastbare Faustregel gilt eine mindestens 12:1-Fase, damit die neue Reparatur genügend Klebefläche bekommt und keine harte Stresskante entsteht.
- Bei lokalen Durchbrüchen schleife ich die Kante großflächig aus, statt nur die Mitte zu füllen.
- Ich arbeite mit mehreren dünnen Gewebelagen statt mit einer dicken, schwer kontrollierbaren Schicht.
- Jede Lage wird so zugeschnitten, dass die Patches nach innen kleiner werden und die Kontur sauber ausläuft.
- Bei Sandwichdecks entferne ich nassen oder weichen Kern vollständig und ersetze ihn trocken und passgenau.
- An Beschlägen, Ruderlagerungen, Kielzonen oder Mastfüßen prüfe ich besonders streng, weil dort Lasten konzentriert wirken.
Ein nasser oder geschädigter Kern ist kein Fall für eine kosmetische Spachtelung. Wenn der Kern aus Balsa, Schaum oder einem ähnlichen Material Feuchtigkeit gezogen hat, muss er raus, sonst bleibt das Problem im Verborgenen. Genau hier lohnt es sich, langsam zu arbeiten: Eine sauber trockene und neu verpresste Struktur hält später deutlich länger als ein schnell zugespachtelter Kompromiss. Nach solchen Eingriffen stellt sich fast immer die Frage nach Blasen und Feuchtigkeit, und die behandle ich gesondert.
Osmose und Blasen unter dem Gelcoat richtig behandeln
Blasen unter dem Gelcoat sind nicht automatisch Osmose, aber ich nehme sie immer ernst. Kleine, vereinzelte Blasen können lokal begrenzt sein; großflächige oder wiederkehrende Blasen deuten dagegen oft auf Feuchte im Laminat oder auf hydrolytischen Abbau des Harzes hin. Bei solchen Schäden ist Geduld wichtiger als Tempo, denn die Trocknung kann je nach Zustand des Rumpfs von einer Woche bis zu mehreren Monaten dauern.
| Situation | Was ich daraus ableite | Typische Reaktion |
|---|---|---|
| Einzelne Blasen im Gelcoat | Mögliches lokales Feuchteproblem | Öffnen, reinigen, trocknen, füllen, versiegeln |
| Viele Blasen auf einer Fläche | Verdacht auf Osmose oder tieferes Feuchteproblem | Laminat offenlegen und gründlich trocknen |
| Weiße Fasern nach dem Öffnen | Hydrolyse kann bereits ins Laminat eingedrungen sein | Geschädigte Schichten entfernen und neu aufbauen |
| Weicher, dumpfer Bereich plus Blasen | Mögliche Delamination oder nasser Kern | Keine kosmetische Reparatur, sondern strukturelle Sanierung |
Nach dem Öffnen spüle ich die Fläche mit sauberem Wasser und entferne Rückstände, bevor ich sie wieder in Ruhe trocknen lasse. Erst wenn das Laminat wirklich trocken ist, kommt der Aufbau mit Epoxy und anschließend eine Sperrschicht gegen neue Feuchte. Unter der Wasserlinie arbeite ich dabei nicht mit Halblösungen, denn dort zählt die Barrierefunktion genauso wie die Festigkeit. Auch die Innenseite des Boots ist wichtig: Eine trockene Bilge, gute Belüftung und dichte Durchführungen verhindern, dass sich das Problem von innen wieder auflädt.
Wann ich selbst repariere und wann die Werft ran sollte
Ich repariere selbst, wenn der Schaden klein, gut zugänglich und klar begrenzt ist. Sobald es aber um tragende Zonen, große Feuchtefelder oder einen unsicheren Aufbau geht, gebe ich die Arbeit lieber ab. Das ist keine Frage des Ehrgeizes, sondern der Folgekosten: Ein falsch geschichteter Rumpf wird später oft teurer als eine fachgerecht beauftragte Reparatur.
| Fall | Selbst machbar? | Warum |
|---|---|---|
| Oberflächlicher Gelcoatchip | Ja | Geringes Risiko, guter Lerneffekt, überschaubare Kosten |
| Lokaler Riss ohne weichen Untergrund | Meist ja | Mit sauberem Ausschleifen und Füllsystem gut beherrschbar |
| Ruderschaden oder Kielbereich | Eher nein | Hohe Lasten, Sicherheitsrelevanz, präziser Strukturaufbau nötig |
| Weiche Sandwichfläche am Deck | Nur mit Erfahrung | Kernersatz und Laminataufbau müssen exakt passen |
| Großflächige Osmose | Eher Werft | Trockenzeit, Flächenleistung und Qualitätskontrolle sind aufwendig |
Für einen kleinen Gelcoatschaden reicht DIY oft mit einem Materialeinsatz im zweistelligen Eurobereich und einem halben Arbeitstag plus Härtung. Bei strukturellen Schäden verschiebt sich das schnell in Richtung mehrerer Tage, mehrerer Schichten und deutlich höherem Materialeinsatz. Ich setze dann lieber auf eine saubere Diagnose als auf Hoffnung. Wenn die Reparatur später zuverlässig halten soll, entscheidet am Ende nicht die schönste Endpolitur, sondern die Vorarbeit.
Die paar Handgriffe, die den Rumpf langfristig gesund halten
Nach der Reparatur fängt die eigentliche Bootspflege erst an. Ich prüfe regelmäßig Beschläge, Durchführungen und Dichtungen, halte Bilge und Stauräume trocken und reagiere auf kleine Abplatzer sofort, bevor Wasser und Frost daraus ein größeres Thema machen. Gerade im Winterlager oder nach einem harten Törn lohnt sich ein kurzer Rundgang mit Licht, Hand und Blick mehr als jede spätere Großsanierung.
- Ich kontrolliere jedes Jahr alle Durchführungen, Decksverschraubungen und Dichtungen.
- Ich halte die Bilge trocken und sorge für Luftzirkulation unter Abdeckungen und im Innenraum.
- Ich poliere und wachse die Gelcoatflächen, damit UV und Schmutz weniger angreifen.
- Ich beseitige kleine Abplatzer sofort, statt sie bis zur nächsten Saison mitzuschleppen.
- Nach Grundberührungen oder harten Schlägen prüfe ich den Rumpf immer wieder auf neue Risse oder weiche Stellen.
Wer einen GFK-Rumpf in Ruhe, trocken und mit dem passenden System repariert, bekommt keine Wunderarbeit, sondern eine dauerhaft brauchbare Lösung. Genau das ist der Maßstab, an dem ich jede Reparatur messe: nicht nur dass sie heute gut aussieht, sondern dass sie in der nächsten Saison noch genauso solide ist.
